Inconel 718 Socket Set Screw to ASME B18.3 Hexagon Socket Head Cap Screws

ASME B18.3 Socket Set Screws

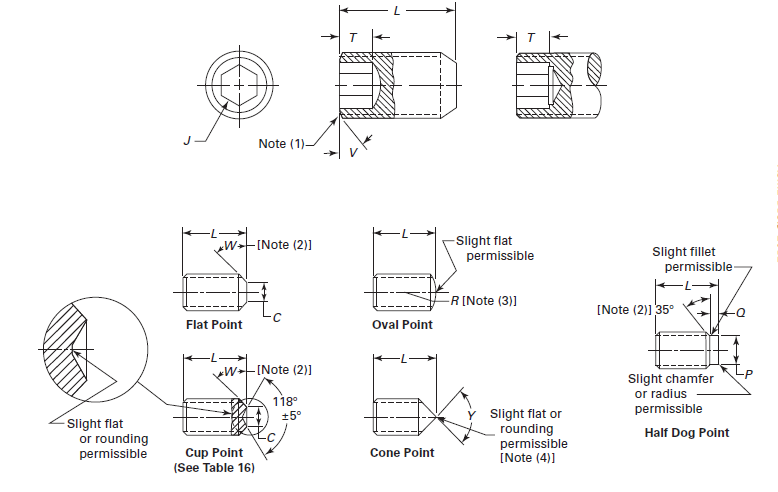

ASME B18.3 Hexagon Socket Head Socket Set Screw Dimensions

Nominal Size (Basic Screw Diameter) Nominal Hexagon Socket Size, J Minimum Key Engagement to Develop Functional Capability of Key, T Cup and Flat Point Diameters, C Basic Oval Point Radius, R Cone Point Angle 90 deg ± 2 deg for These Nominal Lenghts or Longer: 118 deg ± 2 deg for Shorter Nominal Lenghts, Y Half Dog Point Shortest Optimum Nominal Length to Which THApplies, B Shortest Optimum Nominal Length to Which Ts Applies,
B1
Diameter, P Length, Q Cup and Flat Points 90 deg Cone and Oval Points Half Dog Points Cup and Flat Points 90 deg Cone and Oval Points Half Dog Points
Hex Socket, TH Max. Min. Max. Min. Max. Min.
0 (0.0600) ... 0.028 0.050 0.033 0.027 0.045 0.09 0.040 0.037 0.017 0.13 0.13 0.13 0.13 0.06 0.13 0.13
1 (0.0730) ... 0.035 0.060 0.040 0.033 0.055 0.09 0.049 0.045 0.021 0.017 0.13 0.19 0.13 0.13 0.19 0.13
2 (0.0860) ... 0.035 0.060 0.047 0.039 0.064 0.13 0.057 0.053 0.024 0.020 0.13 0.19 0.19 0.13 0.19 0.19
3 (0.0990) ... 0.050 0.070 0.054 0.045 0.074 0.13 0.066 0.062 0.027 0.023 0.19 0.19 0.19 0.13 0.19 0.19
4 (0.1120) ... 0.050 0.070 0.061 0.051 0.084 0.19 0.075 0.070 0.030 0.026 0.19 0.19 0.19 0.13 0.19 0.19
5 (0.1250) 1/16 0.062 0.080 0.067 0.057 0.094 0.19 0.083 0.078 0.033 0.027 0.19 0.19 0.19 0.13 0.19 0.19
5 (0.1250) 1/16 0.062 0.080 0.067 0.057 0.094 0.19 0.083 0.078 0.033 0.027 0.19 0.19 0.19 0.13 0.19 0.19
6 (0.1380) 1/16 0.062 0.080 0.074 0.064 0.104 0.19 0.092 0.087 0.038 0.032 0.19 0.25 0.19 0.13 0.25 0.19
6 (0.1380) 1/16 0.062 0.080 0.074 0.064 0.104 0.19 0.092 0.087 0.038 0.032 0.19 0.25 0.19 0.13 0.25 0.19
8 (0.1640) 5/64 0.078 0.090 0.087 0.076 0.123 0.25 0.109 0.103 0.043 0.037 0.19 0.25 0.19 0.13 0.25 0.19
10 (0.1900) 3/32 0.094 0.100 0.102 0.088 0.142 0.25 0.127 0.120 0.049 0.041 0.19 0.25 0.25 0.19 0.25 0.25
¼ (0.2500) ⅛ 0.125 0.125 0.132 0.118 0.188 0.31 0.156 0.149 0.067 0.059 0.25 0.31 0.31 0.25 0.31 0.31
⁵⁄₁₆ (0.3125) 5/12 0.156 0.156 0.172 0.156 0.234 0.38 0.203 0.195 0.082 0.074 0.31 0.44 0.38 0.31 0.44 0.38
⅜ (0.3750) 3/16 0.188 0.188 0.212 0.194 0.281 0.44 0.250 0.241 0.099 0.089 0.38 0.44 0.44 0.38 0.44 0.44
⁷⁄₁₆ (0.4375) 7/32 0.219 0.219 0.252 0.232 0.328 0.50 0.297 0.287 0.114 0.104 0.44 0.63 0.50 0.44 0.63 0.50
½ (0.5000) ¼ 0.250 0.250 0.291 0.270 0.375 0.57 0.344 0.334 0.130 0.120 0.50 0.63 0.63 0.50 0.63 0.63
⅝ (0.7180) ⁵⁄₁₆ 0.312 0.312 0.371 0.347 0.469 0.75 0.469 0.456 0.164 0.148 0.63 0.88 0.88 0.63 0.88 0.88
¾ (0.7500) ⅜ 0.375 0.375 0.450 0.425 0.562 0.88 0.562 0.549 0.196 0.180 0.75 1.00 1.00 0.75 1.00 1.00
⅞ (0.8750) ½ 0.500 0.500 0.530 0.502 0.656 1.00 0.656 0.642 0.227 0.211 0.88 1.00 1.00 0.88 1.25 1.00
1 (1.0000) 9/16 0.562 0.562 0.609 0.579 0.750 1.13 0.750 0.734 0.260 0.240 1.00 1.25 1.25 ... ... ...
1⅛ (1.1250) 9/16 0.562 0.562 0.689 0.655 0.844 1.25 0.844 0.826 0.291 0.271 1.25 1.50 1.25 ... ... ...
1¼ (1.2500) ⅝ 0.718 0.718 0.767 0.733 0.938 1.50 0.938 0.920 0.323 0.303 1.25 1.50 1.50 ... ... ...
1⅜ (1.3750) ⅝ 0.718 0.718 0.848 0.808 1.031 1.63 1.031 1.011 0.354 0.334 1.50 1.75 1.50 ... ... ...
1½ (1.5000) ¾ 0.750 0.750 0.926 0.886 1.125 1.75 1.125 1.105 0.385 0.365 1.50 2.00 1.75 ... ... ...
1¾ (1.7500) 1 1.000 1.000 1.086 1.039 1.312 2.00 1.312 1.289 0.448 0.428 1.75 2.25 2.00 ... ... ...
2 (2.0000) 1 1.000 1.000 1.244 1.193 1.500 2.25 1.500 1.474 0.510 0.490 2.00 2.50 2.50 ... ... ...
