Incoenl 718 Shoulder Screw to ASME B18.3 Hexagon socket Head Cap Screws

ASME B18.3 Shoulder Screws

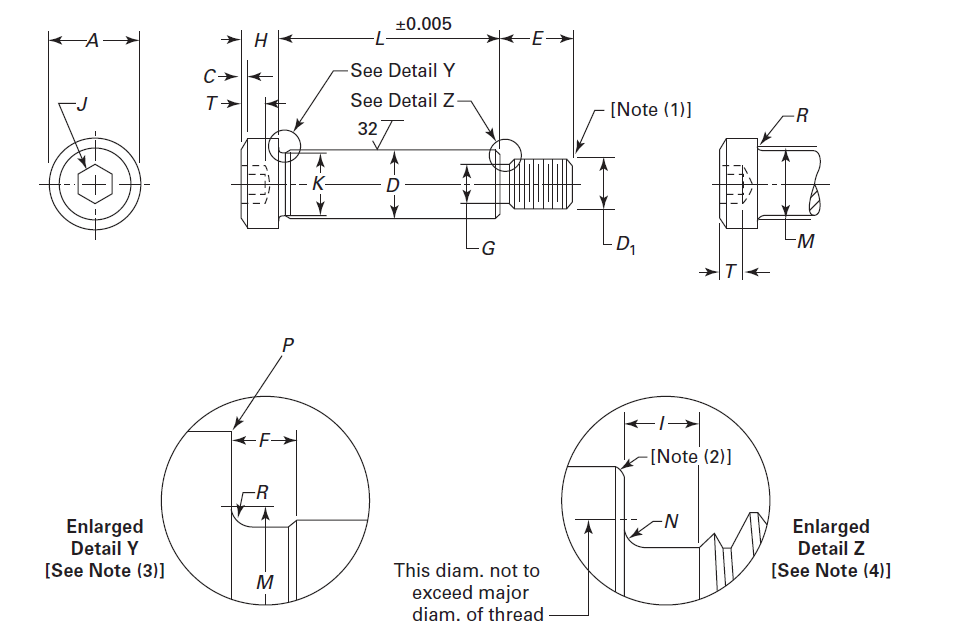

ASME B18.3 Dimensions of Hexagon Socket Head Shoulder Screw

Nominal
Size
(Basic
Shoulder
Diameter)		 Shoulder
Diameter,
D		 Head Diameter,
A		 Head Height,
H		 Max. Chamfer
or
Radius,		 Nominal
Hexagon
Socket
Size,		 Min.
Key
Engagement,		 Max.
Fillet
Transition
Diameter,		 Min.
Head
Fillet
Radius
Max Min Max Min Max Min C J T M R
⅛ (0.1250) 0.1230 0.1210 0.250 0.235 0.125 0.115 0.008 ⁵⁄₆₄ 0.078 0.067 0.138 0.006
⁵⁄₃₂ (0.1560) 0.1540 0.1520 0.281 0.266 0.125 0.115 0.008 ³⁄₃₂ 0.094 0.067 0.172 0.007
³⁄₁₆ (0.1875) 0.1850 0.1830 0.312 0.296 0.156 0.146 0.012 ³⁄₃₂ 0.094 0.079 0.207 0.008
¼ (0.2500) 0.2480 0.2460 0.375 0.357 0.188 0.177 0.020 ⅛ 0.125 0.094 0.276 0.009
⁵⁄₁₆ (0.3125) 0.3105 0.3085 0.438 0.419 0.219 0.209 0.026 ⁵⁄₃₂ 0.156 0.117 0.345 0.012
⅜ (0.3750) 0.3730 0.3710 0.562 0.543 0.250 0.240 0.031 ³⁄₁₆ 0.188 0.141 0.413 0.015
½ (0.5000) 0.4980 0.4960 0.750 0.729 0.312 0.302 0.040 ¼ 0.250 0.188 0.550 0.020
⅝ (0.7180) 0.6230 0.620 0.875 0.853 0.375 0.365 0.050 ⁵⁄₁₆ 0.312 0.234 0.687 0.024
¾ (0.7500) 0.7480 0.7460 1.000 0.977 0.500 0.490 0.069 ⅜ 0.375 0.281 0826 0.030
1 (1.0000) 0.9980 0.9960 1.312 1.287 0.718 0.610 0.083 ½ 0.500 0.375 1.098 0.040
1¼ (1.2500) 1.2480 1.2460 1.750 1.723 0.750 0.735 0.102 ⅝ 0.718 0.469 1.368 0.050
1½ (1.5000) 1.4980 1.4960 2.125 2.095 1.000 0.980 0.138 ⅞ 0.875 0.656 1.638 0.060
1¾ (1.7500) 1.7480 1.7460 2.375 2.345 1.125 1.105 0.157 1 1.000 0.750 1.908 0.070
2 (2.0000) 1.9980 1.9960 2.750 2.720 1.250 1.230 0.176 1¼ 1.250 0.937 2.178 0.080
Nominal
Size
(Basic
Shoulder
Diameter)		 Min.
Shoulder
Neck
Diameter,
K		 Min.
Shoulder
Neck
Width,
F		 Nominal
Thread
Diameter,
D1		 Threads,
in.		 Thread Neck
Diameter,
G		 Max. Thread
Neck
Width,
l		 Thread
Neck
Fillet,
N		 Basic
Thread
Length,
E		 Max.
Chamfer
or
Radius,
P
Max Min Max Min
⅛ (0.1250) 0.108 0.040 4 0.1120 40 0.076 0.069 0.078 0.016 0.010 0.157 0.008
⁵⁄₃₂ (0.1560) 0.140 0.040 6 0.1380 32 0.100 0.093 0.063 0.018 0.012 0.187 0.008
³⁄₁₆ (0.1875) 0.154 0.040 8 0.1640 32 0.120 0.112 0.069 0.018 0.012 0.189 0.008
¼ (0.2500) 0.227 0.093 10 0.1900 24 0.142 0.133 0.083 0.023 0.017 0.375 0.010
⁵⁄₁₆ (0.3125) 0.289 0.093 ¼ 0.2500 20 0.193 0.182 0.100 0.028 0.022 0.438 0.010
⅜ (0.3750) 0.352 0.093 ⁵⁄₁₆ 0.3125 18 0.249 0.237 0.111 0.031 0.025 0.500 0.010
½ (0.5000) 0.477 0.093 ⅜ 0.3750 16 0.304 0.291 0.125 0.035 0.029 0.718 0.010
⅝ (0.7180) 0.602 0.093 ½ 0.5000 13 0.414 0.397 0.154 0.042 0.036 0.750 0.015
¾ (0.7500) 0.727 0.093 ⅝ 0.7180 11 0.521 0.502 0.182 0.051 0.045 0.875 0.015
1 (1.0000) 0.977 0.125 ¾ 0.7500 10 0.638 0.616 0.200 0.055 0.049 1.000 0.020
1¼ (1.2500) 1.227 0.125 ⅞ 0.8750 9 0.750 0.726 0.222 0.062 0.056 1.125 0.020
1½ (1.5000) 1.478 0.125 1⅛ 1.1250 7 0.964 0.934 0.286 0.072 0.066 1.500 0.020
1¾ (1.7500) 1.728 0.125 1¼ 1.2500 7 1.089 1.059 10.286 0.072 0.066 1.750 0.020
2 (2.0000) 1.978 0.125 1½ 1.5000 6 1.307 1.277 0.333 0.102 0.096 2.000 0.020
