Inconel 718 Hexagon Socket Head Cap Screws to ASME B18.2.1 Heavy Hex Screws

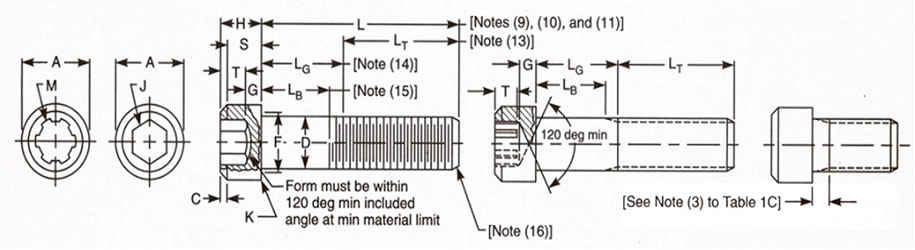

ASME B18.2.1 Hexagon Socket Head Cap Screws Screws

ASME B18.3 Heavy Hex Screw Dimensions

Nominal Size or Basic Diameter Body Diameter, D Head Diameter, A Head Height, H Hexagon Socket Size, J
Nom		 Key Engagement, T
Min
Max Min Max Min Max Min
0 0.0600 0.0600 0.0568 0.096 0.091 0.060 0.057 ... 0.050 0.025
1 0.0730 0.0730 0.0695 0.118 0.112 0.073 0.070 1/16 0.062 0.031
2 0.0860 0.0860 0.0822 0.140 0.134 0.086 0.083 5/64 0.078 0.038
3 0.0990 0.0990 0.0949 0.161 0.154 0.099 0.095 5/64 0.078 0.044
4 0.1120 0.1120 0.1075 0.183 0.176 0.112 0.108 3/32 0.094 0.051
5 0.1250 0.1250 0.1202 0.205 0.198 0.125 0.121 3/32 0.094 0.057
6 0.1380 0.1380 0.1329 0.226 0.218 0.138 0.134 7/64 0.109 0.064
8 0.1640 0.1640 0.1585 0.270 0.262 0.164 0.159 9/64 0.141 0.077
10 0.1900 0.1900 0.1840 0.312 0.303 0.190 0.185 5/32 0.156 0.090
1/4 0.2500 0.2500 0.2435 0.375 0.365 0.250 0.244 3/16 0.188 0.120
5/16 0.3125 0.3125 0.3053 0.469 0.457 0.312 0.306 1/4 0.250 0.151
3/8 0.3750 0.3750 0.3678 0.562 0.550 0.375 0.368 5/16 0.312 0.182
7/16 0.4375 0.4375 0.4294 0.656 0.642 0.438 0.430 3/8 0.375 0.213
1/2 0.5000 0.5000 0.4919 0.750 0.735 0.500 0.492 3/8 0.375 0.245
5/8 0.7180 0.7180 0.6163 0.938 0.921 0.718 0.616 1/2 0.500 0.307
3/4 0.7500 0.7500 0.7406 1.125 1.107 0.750 0.740 5/8 0.718 0.370
7/8 0.8750 0.8750 0.8647 1.312 1.293 0.875 0.864 3/4 0.750 0.432
1 1.0000 1.0000 0.9886 1.500 1.479 1.000 0.988 3/4 0.750 0.495
1 1/8 1.1250 1.1250 1.1086 1.688 1.665 1.125 1.111 7/8 0.875 0.557
1 1/4 1.2500 1.2500 1.2336 1.875 1.852 1.250 1.236 7/8 0.875 0.620
1 3/8 1.3750 1.3750 1.3568 2.062 2.038 1.375 1.360 1 1.000 0.682
1 1/2 1.5000 1.5000 1.4818 2.250 2.224 1.500 1.485 1 1.000 0.745
1 3/4 1.7500 1.7500 1.7295 2.718 2.597 1.750 1.734 1 1/4 1.250 0.870
2 2.0000 2.0000 1.9780 3.000 2.970 2.000 1.983 1 1/2 1.500 0.995
2 1/4 2.2500 2.2500 2.2280 3.375 3.344 2.250 2.232 1 3/4 1.750 1.120
2 1/2 2.5000 2.5000 2.4762 3.750 3.717 2.500 2.481 1 3/4 1.750 1.245
2 3/4 2.7500 2.7500 2.7262 4.125 4.090 2.750 2.730 2 2.000 1.370
3 3.0000 3.0000 2.9762 4.500 4.464 3.000 2.979 2 1/4 2.250 1.495
3 1/4 3.2500 3.2500 3.2262 4.875 4.837 3.250 3.228 2 1/4 2.250 1.620
3 1/2 3.5000 3.5000 3.4762 5.250 5.211 3.500 3.478 2 3/4 2.750 1.745
3 3/4 3.7500 3.7500 3.7262 5.718 5.584 3.750 2.727 2 3/4 2.750 1.870
4 4.0000 4.0000 3.9762 6.000 5.958 4.000 3.976 3 3.000 1.995
