Inconel 718 Hex Cap Screws to IS 1363-2 Hexagon Head Bolts

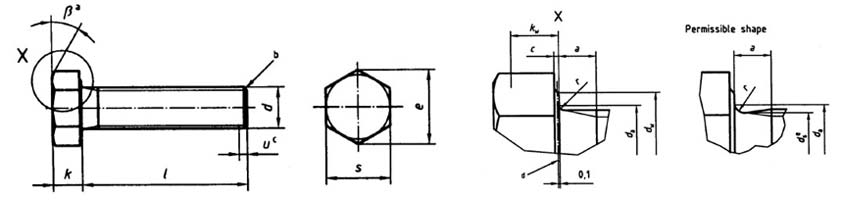

IS 1364-2 Hexagon Head Screws

β = 15° to 30°
Point shall be chamfered or for threads ≤ M4 may be as-rolled (sheared end)
Incomplete thread u ≤ 2P
Raferee datum for dw
ds ≈ pitch diameter

IS 1364-2 Hexagon Head Screws Preferred Threads Dimensions

Thread (d) M 1.6 M 2 M 2.5 M 3 M 4 M 5 M 6 M 8 M 10
pa 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
a maxb 1.05 1.2 1.35 1.5 2.1 2.4 3 4 4.5
min 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
c max 0.25 0.25 0.25 0.40 0.40 0.50 0.50 0.60 0.60
min 0.10 0.10 0.10 0.15 0.15 0.15 0.15 0.15 0.15
da max 2 2.6 3.1 3.6 4.7 5.7 6.8 9.2 11.2
dw Product Grade A min 2.27 3.07 4.07 4.57 5.88 6.88 8.88 11.63 14.63
B min 2.3 2.95 3.95 4.45 5.74 6.74 8.74 11.47 14.47
e Product Grade A min 3.41 4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77
B min 3.28 4.18 5.31 5.88 7.50 8.63 10.89 14.20 17.59
k nom. 1.1 1.4 1.7 2 2.8 3.5 4 5.3 6.4
Product Grade A max 1.225 1.525 1.825 2.125 2.925 3.65 4.15 5.45 6.58
A min 0.975 1.275 1.575 1.875 2.675 3.35 3.85 5.15 6.22
Product Grade B max 1.3 1.6 1.9 2.2 3.0 3.74 4.24 5.54 6.69
B min 0.9 1.2 1.5 1.8 2.6 3.26 3.76 5.06 6.11
kwe Product Grade A min 0.68 0.89 1.10 1.31 1.87 2.35 2.70 3.61 4.35
B min 0.63 0.84 1.05 1.26 1.82 2.28 2.63 3.54 4.28
r min 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4
s nom = max 3.20 4.00 5.00 5.50 7.00 8.00 10.00 13.00 16.00
Product Grade A min 3.02 3.82 4.82 5.32 6.78 7.78 9.78 12.73 15.73
B min 2.90 3.70 4.70 5.20 6.64 7.64 9.64 12.57 15.57
Product grade
A B
nom min max min max
2 1.8 2.2 - -
3 2.8 3.2 - -
4 3.76 4.24 - -
5 4.76 5.24 - -
6 5.76 6.24 - -
8 7.71 8.29 - -
10 9.71 10.29 - -
12 11.65 12.35 - -
16 15.65 16.35 - -
20 19.58 20.42 18.95 21.05
25 24.58 25.42 23.95 26.05
30 29.58 30.42 28.95 31.05
35 34.5 35.5 33.75 36.25
40 39.5 40.5 38.75 41.25
45 44.5 45.5 43.75 46.25
50 49.5 50.5 48.75 51.25
55 54.4 55.6 53.5 56.25
60 59.4 60.6 58.5 61.50
65 64.4 65.6 63.5 66.50
70 69.4 70.6 68.5 71.50
80 79.4 80.6 78.5 81.50
90 89.3 90.7 88.25 91.75
100 99.3 100.7 98.25 101.75
110 109.3 110.7 108.25 111.75
120 119.3 120.7 118.25 121.75
130 129.2 130.8 128 132
140 139.2 140.8 138 142
150 149.2 150.8 148 152
160 - - 158 162
180 - - 178 182
200 - - 197.7 202.3

IS 1364-2 Hexagon Head Screw Non-Preferred Threads Dimensions

Thread (d) M 3.5 M 14 M 18 M 22 M 27
pa 0.6 2 2.5 2.5 3
a maxa 13 34 42 50 60
min 19 40 48 56 66
c max 0.40 0.60 0.8 0.8 0.8
min 0.15 0.15 0.2 0.2 0.2
da max 4.1 15.7 20.2 24.4 30.4
dw Product Grade A min 5.07 19.64 25.34 31.71 -
B min 4.95 19.15 24.85 31.35 38
e Product Grade A min 6.58 23.36 30.14 37.72 -
B min 6.44 22.78 29.56 37.29 45.2
k nom. 2.4 8.8 11.5 14 17
Product Grade A max 2.525 8.98 11.715 14.215 -
A min 2.275 8.62 11.285 13.785 -
Product Grade B max 2.6 9.09 11.85 14.35 17.35
B min 2.2 8.51 11.15 13.65 16.65
kwe Product Grade A min 1.59 6.03 7.9 9.65 -
B min 1.54 5.96 7.81 9.56 11.66
r min 0.1 0.6 0.6 0.8 1
s nom = max 6.00 21.00 27.00 34.00 41
Product Grade A min 5.82 20.67 26.67 33.38 -
B min 5.70 20.16 26.16 33.00 40
Product grade ls and lg fg
A B ls lg ls lg ls lg ls lg ls lg
nom min max min max min max min max min max min max min max
8 7.71 8.29 - -
10 9.71 10.29 - -
12 11.65 12.35 - -
16 15.65 16.35 - -
20 19.58 20.42 - -
25 24.58 25.42 - -
30 29.58 30.42 - -
35 34.5 35.5 - -
40 39.5 40.5 38.75 41.25
45 44.5 45.5 43.75 46.25
50 49.5 50.5 48.75 51.25
55 54.4 55.6 53.5 56.5
60 59.4 60.6 58.5 61.5
65 64.4 65.6 63.5 66.5
70 69.4 70.6 68.5 71.5
80 79.4 80.6 78.5 81.5
90 89.3 90.7 88.25 91.75
100 99.3 100.7 98.25 101.75
110 109.3 110.7 108.25 111.75
120 119.3 120.7 118.25 121.75
130 129.2 130.8 128 132
140 139.2 140.8 138 142
150 149.2 150.8 148 152
160 - - 158 162
180 - - 178 182
200 - - 197.7 202.3
Thread (d) M 33 M 39 M 45 M 52 M 60
pa 3.5 4 4.5 5 5.5
a maxa - - - - -
min 78 90 102 116 -
c max 0.8 1.0 1.0 1.0 1.0
min 0.2 0.3 0.3 0.3 0.3
da max 36.4 42.4 48.6 56.6 67
dw Product Grade A min - - - - -
B min 46.55 55.86 64.7 74.2 83.41
e Product Grade A min - - - - -
B min 55.37 66.44 76.95 88.25 99.21
k nom. 21 25 28 33 38
Product Grade A max - - - - -
A min - - - - -
Product Grade B max 21.42 25.42 28.42 33.5 38.5
B min 20.58 24.58 27.58 32.5 37.5
kwe Product Grade A min - - - - -
B min 14.41 17.21 19.31 22.75 26.25
r min 1 1 1.2 1.6 2
s nom = max 50 60.0 70.0 80.00 90.0
Product Grade A min - - - - -
B min 49 58.8 68.1 78.1 87.8
Product grade ls and lg fg
A B ls lg ls lg ls lg ls lg ls lg
nom min max min max min max min max min max min max min max
8 7.71 8.29 - -
10 9.71 10.29 - -
12 11.65 12.35 - -
16 15.65 16.35 - -
20 19.58 20.42 - -
25 24.58 25.42 - -
30 29.58 30.42 - -
35 34.5 35.5 - -
40 39.5 40.5 38.75 41.25
45 44.5 45.5 43.75 46.25
50 49.5 50.5 48.75 51.25
55 54.4 55.6 53.5 56.5
60 59.4 60.6 58.5 61.5
65 64.4 65.6 63.5 66.5
70 69.4 70.6 68.5 71.5
80 79.4 80.6 78.5 81.5
90 89.3 90.7 88.25 91.75
100 99.3 100.7 98.25 101.75
110 109.3 110.7 108.25 111.75
120 119.3 120.7 118.25 121.75
130 129.2 130.8 128 132
140 139.2 140.8 138 142
150 149.2 150.8 148 152
160 - - 158 162
180 - - 178 182
200 - - 197.7 202.3
