Inconel 718 Hex Cap Screws to ASME B18.3 Hexagon Socket Head Cap Screws

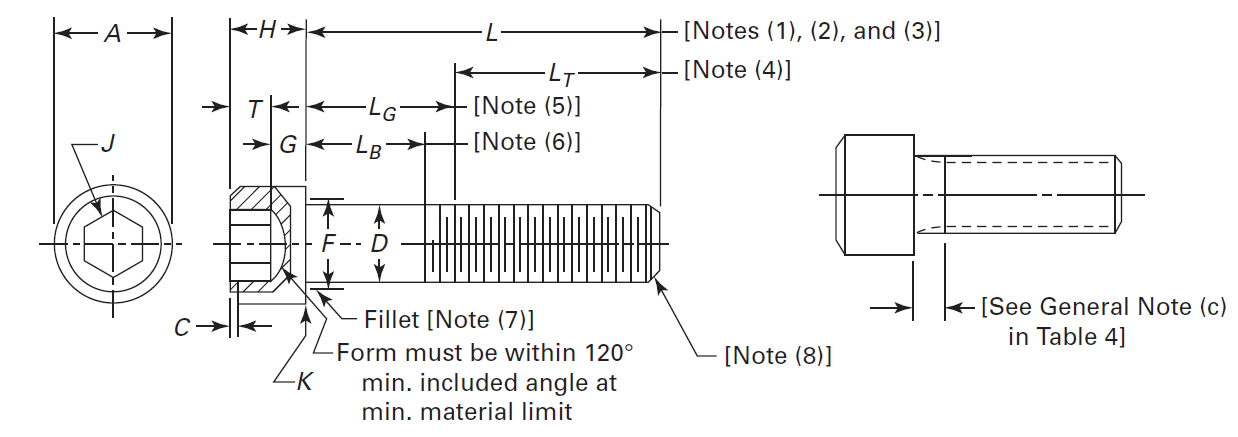

ASME B18.3 Hexagon Socket Head Cap Screws

ASME B18.3 Hexagon Socket Head Cap Screw Dimensions

Nominal Size
(Basic Screw
Diameter)
[Note (7)] 		Body Diameter,
D
[Notes (8) and (9)]		 Head Diameter,
A
[Notes (10)]		 Head Height,
H		 Maximum
Chamfer
or
Radius, C
[Note (11)]		 Nominal
Hexagon
Socket
Size, J
[Note(12)] 		Minimum
Key
Engagement,
T		 Minimum
Wall
Thickness,
G		 Minimum
Chamfer
or Radius,
K
[Note (13)]
Max Min Max Min Max Min
0 (0.0600) 0.0600 0.0568 0.096 0.091 0.060 0.057 0.004 ... 0.050 0.025 0.020 0.007
1 (0.0730) 0.0730 0.0695 0.118 0.112 0.073 0.070 0.005 ¹⁄₁₆ 0.062 0.031 0.025 0.007
2 (0.0860) 0.0860 0.0822 0.140 0.134 0.086 0.083 0.008 ⁵⁄₆₄ 0.078 0.038 0.029 0.007
3 (0.0990) 0.0990 0.0949 0.161 0.154 0.099 0.095 0.008 ⁵⁄₆₄ 0.078 0.044 0.034 0.007
4 (0.1120) 0.1120 0.1075 0.183 0.176 0.112 0.108 0.009 ³⁄₃₂ 0.094 0.051 0.038 0.008
5 (0.1250) 0.1250 0.1202 0.205 0.198 0.125 0.121 0.012 ³⁄₃₂ 0.094 0.057 0.043 0.008
6 (0.1380) 0.1380 0.1329 0.226 0.218 0.138 0.134 0.013 ⁷⁄₆₄ 0.109 0.064 0.047 0.008
8 (0.1640) 0.1640 0.1585 0.270 0.262 0.164 0.159 0.014 ⁹⁄₆₄ 0.141 0.077 0.056 0.008
10 (0.1900) 0.1900 0.1840 0.312 0.303 0.190 0.185 0.018 ⁵⁄₃₂ 0.156 0.090 0.065 0.008
12 (0.2160) 0.2160 0.2095 0.324 0.314 0.216 0.210 0.022 ⁵⁄₁₂ 0.156 0.103 0.082 0.010
¼ (0.2500) 0.2500 0.2435 0.375 0.365 0.250 0.244 0.025 ³⁄₁₆ 0.188 0.120 0.095 0.010
⁵⁄₁₆ (0.3125) 0.3125 0.3053 0.469 0.457 0.312 0.306 0.033 ¼ 0.250 0.151 0.143 0.010
⅜ (0.3750) 0.3750 0.3678 0.562 0.550 0.375 0.368 0.040 ⁵⁄₁₆ 0.312 0.182 0.143 0.010
⁷⁄₁₆ (0.4375) 0.4375 0.4294 0.656 0.642 0.438 0.430 0.047 ⅜ 0.375 0.213 0.166 0.015
½ (0.5000) 0.5000 0.4919 0.750 0.735 0.500 0.492 0.055 ⅜ 0.375 0.245 0.190 0.015
⁹⁄₁₆ (0.5718) 0.5718 0.5538 0.843 0.827 0.562 0.554 0.62 ⁷⁄₁₆ 0.437 0.276 0.214 0.015
⅝ (0.7180) 0.7180 0.6163 0.938 0.914 0.718 0.616 0.070 ½ 0.500 0.307 0.238 0.015
¾ (0.7500) 0.7500 0.7406 1.125 1.107 0.750 0.740 0.085 ⅝ 0.718 0.370 0.285 0.015
⅞ (0.8750) 0.8750 0.8647 1.312 1.291 0.875 0.864 0.100 ¾ 0.750 0.432 0.333 0.020
1 (1.0000) 1.0000 0.9886 1.500 1.479 1.000 0.988 0.114 ¾ 0.750 0.495 0.380 0.020
1⅛ (1.1250) 1.1250 1.1086 1.688 1.665 1.125 1.111 0.129 ⅞ 0.875 0.557 0.428 0.020
1¼ (1.2500) 1.2500 1.2336 1.875 1.852 1.250 1.236 0.144 ⅞ 0.875 0.620 0.475 0.020
1⅜ (1.3750) 1.3750 1.3568 2.062 2.038 1.375 1.360 0.160 1 1.000 0.682 0.523 0.020
1½ (1.5000) 1.5000 1.4818 2.250 2.224 1.500 1.485 0.176 1 1.000 0.745 0.570 0.020
1¾ (1.7500) 1.7500 1.7295 2.718 2.597 1.750 1.734 0.207 1¼ 1.250 0.870 0.665 0.020
2 (2.0000) 2.0000 1.9780 3.000 2.970 2.000 1.983 0.238 1½ 1.500 0.995 0.760 0.020
2¼ 2.2500 2.2500 2.2280 3.375 3.344 2.250 2.232 0.269 1¾ 1.750 1.120 0.855 0.036
2½ 2.5000 2.5000 2.4762 3.750 3.717 2.500 2.481 0.300 1¾ 1.750 1.245 0.950 0.036
2¾ (2.7500) 2.7500 2.7262 4.125 4.090 2.750 2.730 0.332 2 2.000 1.370 1.045 0.036
3 (3.0000) 3.0000 2.9762 4.500 4.464 3.000 2.979 0.363 2¼ 2.250 1.495 1.140 0.036
3¼ 3.2500 3.2500 3.2262 4.875 4.837 3.250 3.228 0.394 2¼ 2.250 1.620 1.235 0.036
3½ 3.5000 3.5000 3.4762 5.250 5.211 3.500 3.478 0.426 2¾ 2.750 1.745 1.330 0.036
3¾ 3.7500 3.7500 3.7262 5.718 5.584 3.750 2.727 0.458 2¾ 2.750 1.870 1.425 0.036
4 (4.0000) 4.0000 3.9762 6.000 5.958 4.000 3.976 0.489 3 3.000 1.995 1.520 0.036
