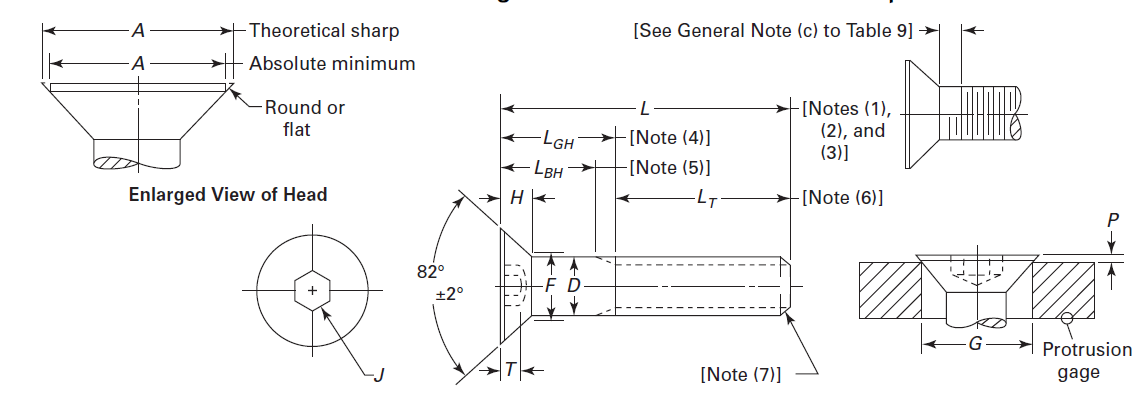

ASME B18.3 Hexagon Socket Flat Countersunk Head Cap Screw

ASME B18.3 Dimensions of Hexagon Socket Flat Countersunk Head Cap Screw Dimensions

Nominal Size
(Basic Screw
Diameter)		 Body
Diameter, D		 Head
Diameter, A		 Reference
Head
Height, H		 Protrusion
Gage
Diameter, G		 Protrusion
p		 Nominal
Hexagon
Socket
Size, J		 Minimum
Key
Engagement, T		 Maximum
Fillet
Transition
Diameter, F
Max Min Max Min Max. Min Max. Min
0 (0.0600) 0.0600 0.0568 0.138 0.117 0.044 0.078 0.077 0.044 0.026 ... 0.035 0.025 0.072
1 (0.0730) 0.0730 0.0695 0.168 0.143 0.054 0.101 0.100 0.048 0.028 ... 0.050 0.031 0.089
2 (0.0860) 0.0860 0.0822 0.197 0.168 0.064 0.124 0.123 0.051 0.031 ... 0.050 0.038 0.106
3 (0.0990) 0.0990 0.0949 0.226 0.193 0.073 0.148 0.147 0.054 0.033 ¹⁄₁₆ 0.062 0.044 0.119
4 (0.1120) 0.1120 0.1075 0.255 0.218 0.083 0.172 0.171 0.057 0.036 ¹⁄₁₆ 0.062 0.055 0.136
5 (0.1250) 0.1250 0.1202 0.281 0.240 0.090 0.196 0.195 0.059 0.037 ⁵⁄₆₄ 0.078 0.061 0.153
6 (0.1380) 0.1380 0.1329 0.307 0.263 0.097 0.220 0.219 0.060 0.037 ⁵⁄₆₄ 0.078 0.066 0.168
8 (0.1640) 0.1640 0.1585 0.359 0.311 0.112 0.267 0.266 0.063 0.039 ³⁄₃₂ 0.094 0.076 0.194
10 (0.1900) 0.1900 0.1840 0.411 0.359 0.127 0.313 0.312 0.066 0.041 ⅛ 0.125 0.087 0.220
12 (0.2158) 0.2158 0.2102 0.450 0.410 0.135 0.360 0.359 0.069 0.042 ⅛ 0.125 0.094 0.246
¼ (0.2500) 0.2500 0.2435 0.531 0.480 0.161 0.424 0.423 0.072 0.043 ⁵⁄₃₂ 0.156 0.111 0.280
⁵⁄₁₆ (0.3125) 0.3125 0.3053 0.656 0.600 0.198 0.539 0.538 0.078 0.047 ³⁄₁₆ 0.188 0.135 0.343
⅜ (0.3750) 0.3750 0.3678 0.781 0.720 0.234 0.653 0.652 0.088 0.050 ⁷⁄₃₂ 0.219 0.159 0.405
⁷⁄₁₆ (0.4375) 0.4375 0.4294 0.844 0.781 0.234 0.690 0.689 0.104 0.063 ¼ 0.250 0.159 0.468
½ (0.5000) 0.5000 0.4919 0.938 0.872 0.251 0.739 0.738 0.131 0.087 ⁵⁄₁₆ 0.312 0.172 0.530
⅝ (0.7180) 0.7180 0.6163 1.188 1.112 0.324 0.962 0.961 0.146 0.096 ⅜ 0.375 0.220 0.655
¾ (0.7500) 0.7500 0.7406 1.438 1.355 0.396 1.186 1.185 0.170 0.105 ½ 0.500 0.220 0.780
⅞ (0.8750) 0.8750 0.8647 1.688 1.604 0.468 1.411 1.410 0.165 0.118 ⁹⁄₁₆ 0.562 0.248 0.905
1 (1.0000) 1.0000 0.9886 1.938 1.841 0.540 1.635 1.634 0.181 0.130 ⅝ 0.718 0.297 1.030
1⅛ (1.1250) 1.1250 1.1086 2.188 2.079 0.611 1.859 1.858 0.196 0.140 ¾ 0.750 0.325 1.187
1¼ (1.2500) 1.2500 1.2336 2.438 2.316 0.683 2.083 2.082 0.212 0.150 ⅞ 0.875 0.358 1.312
1⅜ (1.3750) 1.3750 1.3568 2.688 2.553 0.755 2.306 2.305 0.228 0.162 ⅞ 0.875 0.402 1.437
1½ (1.5000) 1.5000 1.4818 2.938 2.791 0.827 2.530 2.529 0.243 0.173 1 1.000 0.435 1.562
