Inconel 718 Button Head Screw to ASME B18.3 Hexagon Socket Head Button Head Screw

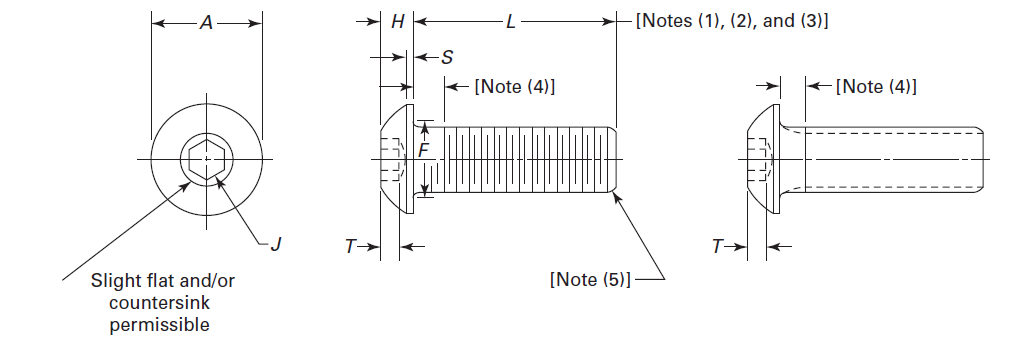

ASME B18.3 Button Head Screws

ASME B18.3 Hexagon Socket Head Button Head Screw Dimensions

Nominal Size
(Basic Screw
Diameter)		 Head
Diameter, A		 Head
Height, H		 Head
Side
Height, S
(Ref.)		 Nominal
Hexagon
Socket Sizze, J		 Minimum
Key
Engagement, T		 Fillet
Extension,
F		 Nominal
Maximum
Standard
Length, L
Max Min Max Min Max. Min
0 (0.0600) 0.114 0.104 0.032 0.026 0.010 ... 0.035 0.020 0.080 0.070 0.50
1 (0.0730) 0.139 0.129 0.039 0.033 0.010 ... 0.050 0.028 0.093 0.083 0.50
2 (0.0860) 0.164 0.154 0.046 0.038 0.010 ... 0.050 0.028 0.106 0.096 0.50
3 (0.0990) 0.188 0.176 0.052 0.044 0.010 1/16 0.062 0.035 0.119 0.109 0.50
4 (0.1120) 0.213 0.201 0.059 0.051 0.015 1/16 0.062 0.035 0.132 0.122 0.50
5 (0.1250) 0.238 0.226 0.066 0.058 0.015 5/64 0.078 0.044 0.145 0.135 0.50
6 (0.1380) 0.262 0.250 0.073 0.063 0.015 5/64 0.078 0.044 0.158 0.148 0.063
8 (0.1640) 0.312 0.298 0.087 0.077 0.015 3/32 0.094 0.052 0.194 0.184 0.75
10 (0.1900) 0.361 0.347 0.101 0.091 0.020 1/8 0.125 0.070 0.220 0.210 1.00
1/4 (0.2500) 0.437 0.419 0.132 0.122 0.031 5/32 0.156 0.087 0.290 0.280 1.00
5/16 (0.3125) 0.547 0.527 0.166 0.152 0.031 3/16 0.188 0.105 0.353 0.343 1.00
3/8 (0.3750) 0.656 0.636 0.199 0.185 0.031 7/32 0.219 0.122 0.415 0.405 1.25
7/16 (0.4375) 0.765 0.746 0.231 0.218 0.031 1/4 0.250 0.140 0.478 0.468 1.50
1/2 (0.5000) 0.875 0.851 0.265 0.245 0.046 5/16 0.312 0.175 0.560 0.540 2.00
5/8 (0.7180) 1.000 0.970 0.331 0.311 0.062 3/8 0.375 0.210 0.685 0.665 2.00
3/4 (0.7500) 1.125 1.105 0.375 0.355 0.062 7/16 0.437 0.245 0.740 0.720 2.50
